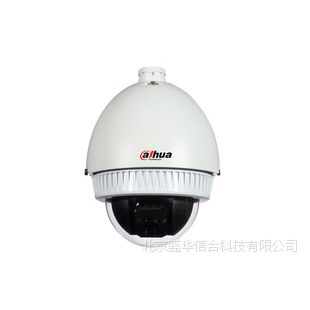

产品概述
采用SONY高性能CCD图像传感器PREFIX = O

独特的数字降噪功能，有效提升夜间监视效果

一体化设计，结构紧凑，可靠性高，性价比高，经济实用

机芯卡扣式安装方式，接线、设置简单方便

吊装、壁装、吸顶等多种安装方式

独特的三维定位功能，捕捉目标更方便、精准、快捷

485远端升级功能，使维护成本***

订货型号
DH-SD6836-G       DH-SD6830-G      DH-SD6823-G       DH-SD6822-G

DH-SD6866E-G    DH-SD6865E-G    DH-SD6865S-G    DH-SD6863E-G

技术参数
参数/型号
 DH-SD6822-G
 DH-SD6823-G
 DH-SD6830-G
 DH-SD6836-G

摄像机

图像传感器
 1/4" SONY Interline Transfer CCD
 1/4" SONY EXview HAD CCD

有效像素
 PAL-约440,000像素/NTSC-约380,000像素

水平解析度
 ≥540TVL
 ≥600TVL

视频制式
 PAL
 PAL/NTSC

***照度
 0.01Lux/F1.6
 0.001Lux/F1.6(Slow Shutter ON)

增益控制
 自动、手动、优先模式、曝光补偿、背光补偿

信噪比
 大于50dB

白平衡
 自动、自动跟踪、手动

数字降噪
 支持

电子快门
 1/50 - 1/100000s
 1/1 - 1/100000s

数字变倍
 10x(***220x)
 10x(***230x)
 10x(***300x)
 16x(***576x)

日夜模式
 电子彩转黑
 自动ICR滤光片彩转黑

镜头

焦距
 3.9mm - 85.8mm
 3.9mm - 89.78mm
 3.5mm - 105mm
 3.4mm - 122.4mm

光学倍率
 22倍
 23倍
 30倍
 36倍

光圈值
 F1.6 - F3.7
 F1.6 - F3.7
 F1.6 - F3.7
 F1.6 - F4.5

视场角
 52.2°- 2.36°
 50.66°- 2.46°
 57°- 1.6°
 57.8°- 1.7°

功能

旋转范围
 水平：0°～360°连续旋转  垂直:-2°～90° 自动翻转180°后连续监视

旋转速度
 键控:水平0.1°～90°/秒;垂直0.1°～75°/秒 预置点：水平120°/秒;垂直90°/秒

预置点
 80个

自动巡航
 5条，每条可添加16个预置点

自动巡迹
 3条，每条可存储400条指令

自动线扫
 3条

空闲动作
 支持

三维定位
 支持

长焦限速
 人性化的焦距/速度自动匹配功能

信息显示
 时间、方位、球机标题、球机坐标、温度、报警等信息

断电记忆
 上电后自动回到断电前的云台和镜头状态

定时启动
 预置点/自动巡航/自动巡迹/自动线扫

通讯协议
 大华协议、中国安防行业协议、Pelco P/D,协议自动识别

输入/输出

模拟视频输出
 1.0Vpp/75Ω,NTSC或PAL,BNC接口

控制接口
 RS485，支持云台控制和在线升级

一般规范

电源
 AC 24V/3A（±20%）（含加热器控制电路）

功耗
 12W /24W（室外加热器开启）

工作环境
 温度-40~60℃；  湿度＜90%

防护等级
 IP66，3000V防雷、防浪涌和防突波保护,GB/T17626.5 3级

产品尺寸
 室外Φ240(mm)×315(mm)

重量
 5kg

可选支架
 DH-60FB;DH-60FD
